Topfmagnethersteller, kundenspezifische und Großhandelsversorgung GME

GME ist ein professioneller Hersteller von Topfmagneten, der weltweit zuverlässige kundenspezifische und Großhandels-Magnetlösungen für industrielle Halte-, Montage- und Befestigungsanwendungen anbietet.

Startseite 12 Die letzte Seite

Hersteller von Topfmagneten

GME stellt Standard- und kundenspezifische Topfmagnete für industrielle Montage-, Befestigungs- und Positionierungsanwendungen her. Sie können aus einer breiten Palette an Topfmagnet-Designs wählen, darunter Neodym-Topfmagnete, Topfmagnete mit Gewinde, Senkmagnete und Hakenmagnete.

Mit verschiedenen verfügbaren Durchmessern, Haltekräften und Montageoptionen helfen wir Ihnen bei der Auswahl der richtigen Magnetlösung für Ihre Anwendung. Zu unseren Produktionskapazitäten gehören kundenspezifische Abmessungen, Optimierung der magnetischen Leistung und Qualitätsprüfung für Großaufträge.

Unterstützt durch professionelle Produktionsanlagen, ISO-zertifiziertes Qualitätsmanagement und globale Exporterfahrung liefert GME zuverlässige Topfmagnete für Händler.

Jetzt Anfrage senden



Features Of Pot Magnets

Hauptmerkmale von Topfmagneten

Topfmagnete vereinen eine starke Haltekraft mit einer bequemen mechanischen Montage



Starke Haltekraft

Topfmagnete liefern aufgrund ihrer Stahlbecherkonstruktion eine konzentrierte Magnetkraft. Je nach Größe und Material kann die Zugkraft bei Modellen in Industriequalität zwischen einigen Kilogramm und über 200 kg liegen.



Gehäuseschutz aus Stahl

Das Stahlgehäuse schützt den internen Magneten vor Absplitterungen, Brüchen und äußeren Einflüssen und verlängert so seine Lebensdauer in industriellen Umgebungen erheblich.



Vielfältige Montagemöglichkeiten

Verschiedene Montagekonfigurationen wie Senkbohrungen, Innengewinde, Haken und Bolzen ermöglichen eine flexible Integration in unterschiedlichste Systeme.



Anpassbare Abmessungen und Haltekraft

Wir können Spezifikationen, einschließlich Durchmesser, Dicke, Beschichtung und Haltekraft, anpassen, um spezifische Anwendungsanforderungen zu erfüllen.



Topfmagnete nach Montageart

Countersunk Pot Magnets

Topfmagnete mit Senkkopf

Jetzt Anfrage senden

Counterbore Pot Magnets

Topfmagnete mit Senkbohrung

Jetzt Anfrage senden

Internal Thread Pot Magnets

Topfmagnete mit Innengewinde

Jetzt Anfrage senden

External Thread Pot Magnets

Topfmagnete mit Außengewinde

Jetzt Anfrage senden

Deep Pot Magnets

Deep-Pot-Magnete

Jetzt Anfrage senden

Hook Pot Magnets

Hakentopfmagnet

Jetzt Anfrage senden

Topfmagnet in verschiedenen Ausführungen

Topfmagnete gibt es in verschiedenen Durchmessern, Höhen, Magnetstärken und Befestigungsarten. Die Auswahl der richtigen Spezifikation hängt von der erforderlichen Haltekraft, der Installationsmethode, dem verfügbaren Platz und der Arbeitsumgebung ab.



Topfmagnet (NdFeB) mit Senkung, Nickelbeschichtung, Körper gedreht-bearbeitet

Specifications of Pot Magnet

Modell D (mm) D1 (mm) D2 (mm) Hmm) Gewicht (g) Losbrechkraft (kg)
LNA10 10 3.5 6.5 4.5 3 1
LNA12 12 3.5 6.5 4.5 4 1.5
LNA14 14 3.5 6.5 4.5 5 4
LNA16 16 3.5 6.5 5 7 6
LNA18 18 4.5 8.6 6 10 8
LNA20 20 4.5 8.6 7 15 9
LNA22 22 4.5 8.6 7 18 15
LNA25 25 5.5 10.6 8 24 19
LNA28 28 5.5 10.6 8 28 25
LNA30 30 5.5 10.6 8 32 29
LNA32 32 5.5 10.6 8 39 32
LNA34 34 5.5 10.6 8 45 35
LNA36 36 6.5 12 8 50 41
LNA38 38 6.5 12 8 60 47
LNA40 40 6.5 12 8 69 52
LNA42 42 6.5 12 9 77 61
LNA45 45 6.5 12 9 90 70
LNA48 48 8.5 19 11 120 75
LNA50 50 8.5 19 11 136 89
LNA55 55 8.5 19 12 192 102
LNA60 60 8.5 19 15 243 115
LNA65 65 8.5 19 15 338 130
LNA70 70 10.5 21 17 440 148
LNA75 75 10.5 21 18 480 163
LNA80 80 10.5 21 18 655 250
LNA90 90 10.5 21 18 822 340
LNA100 100 12.5 25 18 1030 380
LNA110 110 12.5 25 18 1226 420
LNA120 120 12.5 25 18 1420 480



Topfmagnet (NdFeB), mit Außengewinde, Nickelbeschichtung und Gehäusestanzbearbeitung


Specifications of Pot Magnet

Modell D (mm) M Hmm) Hmm) Gewicht (g) Losbrechkraft (kg)
SNC10 10 M3 12 5 4 1.5
SNC12 12 M3 12 5 5 2
SNC16 16 M4 14 5.2 9 8
SNC20 20 M4 16 7.2 16 12
SNC25 25 M5 17 7.7 26 22
SNC32 32 M6 18 7.8 43 34
SNC36 36 M6 17.6 7.6 54 41
SNC40 40 M6 17.7 7.8 75 51
SNC42 42 M6 18.7 8.8 83 66
SNC48 48 M8 24 10.8 130 78
SNC60 60 M8 31.5 15 282 130
SNC75 75 M10 35 17.8 564 195
SNC10L 10 M3 11 4 3 1
SNC12L 12 M3 11 4 4 2
SNC16L 16 M4 13.5 4.5 8 6
SNC20L 20 M4 14.8 6 15 11
SNC25L 25 M5 16.2 6.9 27 20
SNC32L 32 M6 17.1 6.8 43 32
SNC36L 36 M6 16.7 6.9 55 39
SNC42L 42 M6 17.7 7.9 83 63
SNC48L 48 M8 22.8 9.6 126 75
SNC60L 60 M8 30 13.5 270 115
SNC75L 75 M10 33.2 16 550 180
SNC10P 10 M3 12 5 4 2.0
SNC12P 12 M3 12 5 5 3
SNC16P 16 M4 14 5.2 9 10
SNC20P 20 M4 16 7.2 16 15
SNC25P 25 M5 17 7.7 26 28
SNC32P 32 M6 18 7.8 43 43
SNC36P 36 M6 17.6 7.6 54 51
SNC40P 40 M6 17.7 7.8 75 64
SNC42P 42 M6 18.7 8.8 83 83
SNC48P 48 M8 24 10.8 130 98
SNC60P 60 M8 31.5 15 256 169
SNC75P 75 M10 35 17.8 510 244



Hakenmagnet mit Haken, Nickelbeschichtung, Gehäuseprägung und Bearbeitung

Specifications of Hook Magnets

Modell D (mm) D1 (mm) M Hmm) Hmm) H1 (mm) Gewicht (g) Losbrechkraft (kg)
SNE10 10 6 M3 5 12.6 31.5 5 1.5
SNE12 12 6 M3 5 12.6 31.5 7 2
SNE16 16 6.5 M4 5.2 13.5 35.7 12 8
SNE20 20 6.5 M4 7.2 15 37.8 21 12
SNE25 25 7.5 M5 7.7 17 44.9 33 22
SNE32 32 10 M6 7.8 18 47.8 54 34
SNE36 36 10 M6 7.8 18.5 49.8 64 41
SNE40 40 10 M6 8.8 18.8 50.1 87 51
SNE42 42 10 M6 8.8 18.8 50 93 66
SNE48 48 12 M8 10.8 24 61 150 78
SNE60 60 12 M8 15 28 66 305 130
SNE75 75 17 M10 17.8 35 84 627 195
SNE10L 10 6 M3 4 11.6 30.5 5 1.2
SNE12L 12 6 M3 4 11.6 30.5 6 1.8
SNE16L 16 6.5 M4 4.5 12.8 34 10 6
SNE20L 20 6.5 M4 6 13.8 36.3 18 11
SNE25L 25 7.5 M5 6.9 16.2 43.7 32 20
SNE32L 32 10 M6 6.9 17.8 48.3 54 32
SNE36L 36 10 M6 6.9 17.8 49.1 67 39
SNE42L 42 10 M6 7.9 18.8 50.1 95 63
SNE48L 48 12 M8 9.6 22.8 59.8 148 75
SNE60L 60 12 M8 13.5 26.5 64.5 295 115
SNE75L 75 17 M10 16 33.2 82.2 615 180
SNE10P 10 6 M3 5 12.6 31.5 5 2
SNE12P 12 6 M3 5 12.6 31.5 7 2.5
SNE16P 16 6.5 M4 5.2 13.5 35.7 12 10
SNE20P 20 6.5 M4 7.2 15 37.8 21 15
SNE25P 25 7.5 M5 7.7 17 44.9 33 28
SNE32P 32 10 M6 7.8 18 47.8 54 43
SNE36P 36 10 M6 7.6 18.5 49.8 64 51
SNE40P 40 10 M6 7.8 18.8 50.1 87 64
SNE42P 42 10 M6 8.8 18.8 50 93 83
SNE48P 48 12 M8 10.8 24 61 150 98
SNE60P 60 12 M8 15 28 66 283 169
SNE75P 75 17 M10 17.8 35 84 555 244



Hakenmagnet mit Haken, Nickelbeschichtung, Körper gedreht-bearbeitet

Specifications for Magnets with Hooks

Modell D (mm) D1 (mm) M Hmm) Hmm) H1 (mm) Gewicht (g) Losbrechkraft (kg)
LNF8 8 4.5 M3 4.5 11 34 4 1
LNF10 10 6 M3 4.5 12 34 5 1.5
LNF12 12 6 M3 4.5 12 34 7 3
LNF14 14 6.5 M4 4.5 12 35 10 5
LNF16 16 6.5 M4 5 13 35.5 12 8
LNF18 18 6.5 M4 6 13 36.5 16 10
LNF20 20 6.5 M4 7 15 37.5 21 12
LNF22 22 6.5 M4 7 16 37.5 24 18
LNF25 25 7.5 M5 8 17 45 33 22
LNF28 28 7.5 M5 8 17 45 36 26
LNF30 30 7.5 M5 8 17 45 41 29
LNF32 32 10 M6 8 18 48 54 34
LNF34 34 10 M6 8 18 48 61 37
LNF36 36 10 M6 8 18 48 64 41
LNF38 38 10 M6 8 18 48 77 46
LNF40 40 10 M6 8 19 48 87 51
LNF42 42 10 M6 9 19 50 93 66
LNF45 45 12 M8 9 20 57 123 75
LNF48 48 12 M8 11 24 61 150 78
LNF50 50 12 M8 11 25 61 173 91
LNF55 55 12 M8 12 28 63 231 102
LNF60 60 12 M8 15 28 66 283 120
LNF65 65 12 M8 15 32 69 378 137
LNF70 70 17 M10 17 34 84 531 153
LNF75 75 17 M10 18 35 85 555 178
LNF80 80 17 M10 18 35 85 744 250
LNF90 90 17 M10 18 35 85 904 340
LNF100 100 22 M12 18 35 85 1168 380
LNF110 110 22 M12 18 35 85 1389 420
LNF120 120 23 M12 18 40 90 1520 480

Bitte kontaktieren Sie uns, wenn Sie weitere Informationen benötigen.

Holen Sie sich technischen Support



Häufige Anwendungen von Topfmagneten

Topfmagnete sind nützlich, wenn Sie eine starke, einfache und abnehmbare Befestigungsmethode auf Stahloberflächen benötigen. Sie können sie für Maschinen, Vorrichtungen, Fertigungsarbeiten und den täglichen industriellen Montagebedarf verwenden.

Maschinen- und Gerätemontage

Mit Topfmagneten können Sie Paneele, Abdeckungen, Sensoren, Leuchten und Kleinzubehör an Maschinen befestigen, ohne permanent schweißen oder bohren zu müssen.

Vorrichtungen und Positionierung

Wenn Sie während der Montage oder Produktion eine schnelle Positionierung benötigen, helfen Topfmagnete dabei, Metallteile, Halterungen oder temporäre Vorrichtungen an Ort und Stelle zu halten.

Metallverarbeitung und Schweißunterstützung

Sie können Topfmagnete verwenden, um die Ausrichtung, das vorübergehende Halten und die Positionierung vor-Stahlplatten, Rahmen und Metallkomponenten zu unterstützen.

Tür-, Schrank- und Möbelbefestigung

Topfmagnete eignen sich auch für Schranktüren, Maschinenabdeckungen, Zugangsklappen und Möbelteile, die eine saubere und abnehmbare Magnethalterung erfordern.

Besprechen Sie Ihre Bewerbung

Applications Of Pot Magnets



Produktionsausrüstung für POT-Magnete

Automatic Assembly Equipment

Automatische Montageausrüstung

Automatic Punching Machine

Automatische Stanzmaschine

Pressing Machine

Pressmaschine

Pressing Machine

Pressmaschine

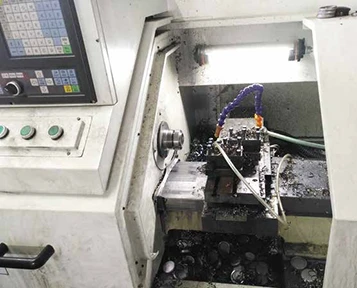

CNC Lathe

CNC-Drehmaschine

CNC Lathe

CNC-Drehmaschine

CNC Lathe

CNC-Drehmaschine

Automatic Assembling Machine

Automatische Montagemaschine

Automatic Assembling Machine 2

Automatische Montagemaschine

Automatic Blanking Machine 3

Automatische Montagemaschine

Holen Sie sich technischen Support



Unsere Partner

Den Topfmagneten von GME vertrauen Industriepartner weltweit in Bereichen wie Automatisierung, Maschinenbau, elektrische Antriebssysteme und Fertigung. Unser Netzwerk umfasst renommierte Unternehmen in den Bereichen Industrieausrüstung, Energiesysteme und Automatisierungsanwendungen, ein Beweis für die konstante Leistung und Zuverlässigkeit unserer Produkte. Diese langjährigen Partnerschaften zeigen unsere Fähigkeit, zuverlässige magnetische Lösungen für eine Vielzahl anspruchsvoller Anwendungen weltweit zu liefern.

CHINA WANXIANG
TENGLONG
Kangsheng Shares
LEXY
DEMAC
dyson
BAUMULLER
WEG

Holen Sie sich ein sofortiges Angebot





POT-Magnet-Magnetkreisdesign

Schwerpunkt auf Forschung und Entwicklung sowie Herstellung magnetischer Produkte.
Das Kernteam verfügt über mehr als zehn Jahre Erfahrung in der Magnetindustrie.
Verfügt über verschiedene Zertifizierungen und Patentzertifikate.
Bieten Sie Ihren Kunden einen -Service aus einer Hand für die Entwicklung und Produktion magnetischer Produkte-Ucts.


Magnetic Field 2D Cross-section Contour

POT Magnet 3D Assembly Model

Magnetic Flux Density Section Analysis

Internal Magnetic Field 3D Simulation

Complete Fixture Magnetic Simulation

Single POT Magnet Unit 3D View





So nutzen Sie Topfmagnete effektiv

Increased Holding Force for Pot Magnets
Eisenblöcke können magnetisiert werden, um die magnetische Adsorption zu verbessern.

Pot Magnet Mounting Positions
Die Adsorptionsposition liegt nicht im Schwerpunkt und kann daher leicht zur Seite fallen.

Pot Magnet Magnetic Distance
Der magnetische Abstand wird stark reduziert. Versuchen Sie bitte, den Abstand zu verringern.

Magnetic Materials for Pot Magnets
Es kann Eisen, Nickel und Kobalt sowie einige ihrer Legierungen adsorbieren, austenitischer Edelstahl kann jedoch nicht adsorbiert werden.

Pot Magnets Are Affected by High Temperatures
Mit steigender Temperatur nimmt die Magnetkraft ab und bei Temperaturen über 80 Grad kommt es zur Entmagnetisierung.

A Convex Surface on a Pot Magnet Will Affect Its Holding Force
Konvexe oder gekrümmte Oberflächen können nicht vollständig berührt werden und beeinträchtigen die Absorptionskraft.




Pot Magnet

So wählen Sie den richtigen Topfmagneten aus

Die Wahl des richtigen Topfmagneten hängt davon ab, wie und wo Sie ihn einsetzen möchten. Wenn Montageart, Untergrund oder Material nicht geeignet sind, ist ein stärkerer Magnet nicht immer die beste Wahl.

Bestimmen Sie die Halterichtung

Sie sollten zunächst prüfen, ob der Magnet direkt von der Oberfläche weggezogen oder mit einer Gleitkraft seitlich angesetzt wird.

Überprüfen Sie die Kontaktfläche

Eine flache, saubere und dicke Stahloberfläche sorgt für eine bessere Haltekraft. Farbe, Rost, Staub, Öl oder Lücken können die Leistung beeinträchtigen.

Wählen Sie den Installationstyp aus

Wählen Sie je nach Befestigungsmethode Senkkopf-, Gewinde-, Haken- oder gummibeschichtete Topfmagnete-.

Wählen Sie das Magnetmaterial

Verwenden Sie Neodym für hohe Festigkeit und Ferrit für eine kostengünstige -allgemeine Halterung.

Erwägen Sie den Oberflächenschutz

Wenn die Oberfläche lackiert oder leicht zu zerkratzen ist, sind gummierte -Topfmagnete die bessere Wahl.



Testen der Zugkraft des Topfmagneten

Bei Dosenmagneten ist die Zugkraft einer der kritischsten Leistungsparameter. Vor jedem Versand testen wir die Zugfestigkeit der Charge, um sicherzustellen, dass sie den festgelegten Anforderungen entspricht. Der Versand erfolgt erst nach Bestätigung der Testergebnisse. Dieser Prozess bietet Kunden eine transparentere und zuverlässigere Möglichkeit, die Magnetleistung zu überprüfen.

Holen Sie sich ein Angebot



 Unsere Zertifikate

SGS

SGS

Certificate Of Registration

Registrierungsbescheinigung

ROHS Test Report

ROHS-Testbericht





Packaging of Pot Magnets

Verpackung von Topfmagneten

Unsere Verpackung für Topfmagnete ist so konzipiert, dass sie die Magnete während der Lagerung und beim Transport über große Entfernungen schützt. Für die Innenverpackung verwenden wir Abstandshalter aus Kunststoff oder Holz, um starke Magnete zu trennen und plötzliche Stöße zu verhindern, während Kraftpapier und PE/OPP-Beutel dazu beitragen, die Oberflächenbeschichtung vor Reibung, Staub und Verunreinigungen zu schützen. Schaumstoffboxen können auch verwendet werden, um für zusätzliche Polsterung zu sorgen und das Risiko von Kollisionen oder Kantenabsplitterungen im Inneren des Kartons zu verringern. Für die Außenverpackung verwenden wir doppellagige Wellpappenkartons in Exportqualität-, um die Stapelfestigkeit und Handhabungssicherheit zu verbessern. Die wasserdichte Beutelverpackung trägt dazu bei, die Waren während des Transports und der Lagerung vor Feuchtigkeit zu schützen. Bei schweren oder großvolumigen Bestellungen können starke Umreifungsbänder, Paletten oder Holzkisten angebracht werden, um die Kartons stabil zu halten und die Handhabung mit dem Gabelstapler zu erleichtern.

Holen Sie sich ein sofortiges Angebot



FAQ

F: Was ist ein Topfmagnet?

A: Ein Topfmagnet ist ein Permanentmagnet, der in einem Stahlbecher oder einer Stahlhülle angebracht ist. Das Stahlgehäuse hilft dabei, die Magnetkraft auf eine Haltefläche zu konzentrieren und schützt den Magneten vor Beschädigungen. Topfmagnete werden auch Topfmagnete oder Haftmagnete genannt.

F: Wofür werden Topfmagnete verwendet?

A: Topfmagnete werden zum Halten, Montieren, Fixieren, Positionieren und Aufhängen an Stahloberflächen verwendet. Sie können sie für Maschinen, Vorrichtungen, Beschilderungen, Werkzeughalter, Metallverarbeitung, Schränke, Türen und abnehmbare Magnetbefestigungen verwenden.

F: Wie stark sind Topfmagnete?

A: Die Stärke hängt vom Magnetmaterial, der Größe, der Struktur und der Kontaktfläche ab. Neodym-Topfmagnete bieten in der Regel eine stärkere Haltekraft als Ferrit-Topfmagnete. Saubere, flache und dicke Stahloberflächen sorgen für eine bessere Halteleistung.

F: Neodym- oder Ferrit-Topfmagnete

A: Entscheiden Sie sich für Neodym-Topfmagnete, wenn Sie eine starke Haltekraft bei kleiner Größe benötigen. Wählen Sie Ferrit-Topfmagnete, wenn Sie eine wirtschaftlichere Lösung für allgemeine Anwendungen, Beschilderungen, den Außenbereich oder industrielle Massenanwendungen benötigen.

F: Topfmagnete vs. Scheibenmagnete

A: Bei der Oberflächenhaftung halten Topfmagnete normalerweise stärker als gewöhnliche Scheibenmagnete ähnlicher Größe. Das Stahlgehäuse trägt dazu bei, die Magnetkraft auf einer Seite zu konzentrieren, wodurch sich Topfmagnete besser zum Befestigen, Montieren und für abnehmbare Halteanwendungen eignen.
