Einführung
Wenn es um Werkstückhaltemechanismen geht, gibt es einige Systeme, die mehr Komfort bieten als Magnetspannplatten. Magnetspannplatten können entweder einen Permanentmagneten oder Spulen haben, die durch Durchleiten von Strom magnetisiert werden können. Obwohl es verschiedene Magnetspannplatten gibt, haben alle eines gemeinsam. Jeder Magnetspannfuttertyp funktioniert ohne Backen, Verriegelungsmechanismen oder Schrauben zur Befestigung eines Werkstücks.
Magnetische SpannfutterGenerell sind sie einfacher zu bedienen und ermöglichen einen sicheren Halt von Werkstücken ohne Absturzgefahr. Aufgrund ihres Komforts und ihrer Sicherheit eignen sie sich ideal für eine Vielzahl anspruchsvoller Fertigungsanwendungen. Allerdings hat jede Art von Magnetspannplatte ihre eigenen Eigenschaften, die sie von anderen unterscheiden.
Wenn Sie sich für ein Magnetspannfutter entscheiden, müssen Sie darauf achten, dass Sie den richtigen Typ auswählen. Während jede Art von Magnetspannfutter Magnetismus nutzt, unterscheidet sich die Funktionsweise voneinander. Die Art des Spannfutters, das Sie verwenden, kann sich also darauf auswirken, wie Sie es bedienen und welche Funktionen es bietet.
Dieser Artikel von GME-Magnet wurde erstellt, um alle verschiedenen Arten von Magnetspannplatten zu erklären. Wir werden auch den Funktionsmechanismus jedes Spannfuttertyps und seine einzigartigen Vorteile behandeln, also lesen Sie weiter.
2. Warum sollten Sie ein Magnetspannfutter verwenden?
Magnetspannplatten erfreuen sich weltweit in Bearbeitungsbetrieben immer größerer Beliebtheit. Es gibt viele Gründe für den großflächigen Einsatz von Magnetspannplatten in Produktionsanlagen. Hier sind einige wichtige Gründe, warum Sie auf eine Magnetspannplatte umsteigen sollten:
2.1 Einfacher Zugang zu Werkstücken:Wenn Sie sich für ein Magnetspannfutter entscheiden, ermöglicht es Ihnen einen einfachen Zugang zum Werkstück von allen Seiten. Dieser Vorteil ist besonders praktisch, wenn Sie in Ihrem Betrieb 5-Achsenbearbeitungen durchführen. Denn zwischen dem Bearbeitungswerkzeug und dem Werkstück befinden sich keine Klammern, Bolzen oder Backen. So kann die Arbeit schneller und mit höherer Genauigkeit ausgeführt werden.
2.2 Höhere Sicherheit: Permanentmagnetspannplatten verfügen über eine besondere Eigenschaft, die es ihnen ermöglicht, ohne Ausfallrisiko zu funktionieren. Da sich die Backen und Bolzen eines herkömmlichen Spannfutters abnutzen, besteht für den Bediener die Gefahr eines Abrutschens und einer Verletzung.
Da Magnetspannplatten über keine Greifmechanismen verfügen und die Haltekraft konstant ist, sind sie wesentlich sicherer in der Handhabung. Dadurch erhalten Sie jederzeit eine vorhersehbare Haltekraft. Darüber hinaus verhindert eine Magnetspannplatte, dass das Werkstück herunterfällt, und schont so teure Werkstücke.
2.3 Bessere Genauigkeit:Ein Werkstück, das sich ständig bewegt, schüttelt oder vibriert, verringert die Genauigkeit der Maschine. Da Magnetspannplatten Hochleistungsmagnete zur Stabilisierung eines Werkstücks verwenden, kommt es zu keiner Bewegung im Werkstück, wenn CNC-Werkzeuge damit in Kontakt kommen. Dies erhöht die Genauigkeit der Maschine und stellt sicher, dass die Leistung den Anforderungen entspricht.
2.4 Schnellerer Betrieb:Das Ein- und Aushängen eines Werkstücks aus einem Magnetspannfutter erfolgt lediglich durch Ein- und Ausrasten des Spannfutters. Da keine komplexen Haltemechanismen erforderlich sind, die jedes Mal, wenn Sie ein Werkstück montieren, gesichert und gelöst werden müssen, werden die Vorgänge erheblich beschleunigt.
Durch einfaches Drücken und Drehen eines Hebels können Sie das Werkstück in einer Magnetspannplatte fixieren oder daraus entnehmen. Diese Funktion ist praktisch für Werkstücke, die ständig aus der CNC-Maschine entnommen und zu einer anderen bewegt werden müssen.
3. Wie können Magnetspannfutter kategorisiert werden?
Magnetspannplatten können anhand von zwei Kriterien kategorisiert werden. Sie können sie anhand ihres Betätigungsmechanismus oder ihrer Form unterscheiden.
Die Form sowie die Funktionsweise einer Magnetspannplatte haben direkten Einfluss auf deren Nutzen. In den kommenden Abschnitten werden wir die Arten von Magnetspannplatten basierend auf dem Betätigungsmechanismus sowie deren Formen behandeln.
4. Arten von Magnetspannfuttern basierend auf dem Betätigungsmechanismus
Die meisten Hersteller gehen davon aus, dass alle Magnetspannplatten gleich funktionieren; Es gibt jedoch drei verschiedene Betätigungsmechanismen für eine Magnetspannplatte. Hier sind die Unterschiede zwischen den drei Haupttypen von Magnetspannplatten anhand ihres Funktionsmechanismus
4.1 Permanent-Magnetspannfutter:
Wie der Name schon sagt, aPermanentmagnetspannfutterbesteht aus Permanentmagneten. Die in solchen Spannfuttern vorhandenen Magnete sind ständig aktiv und es gibt zwei Magnetsätze mit entgegengesetzten Polen, die ein Magnetfeld erzeugen. Das Magnetfeld einer Permanentmagnetspannplatte bleibt solange vorhanden, wie beide Magnetsätze zueinander ausgerichtet sind. Sobald die entgegengesetzten Pole zweier Magnete nicht mehr einander zugewandt sind, wird die Permanentmagnetspannplatte deaktiviert.
Die beiden Magnetsätze befinden sich in der Basis und der oberen Platte des Spannfutters. An der Basis befindet sich normalerweise ein Hebel, der einen Satz Magnete in die richtige Position bewegt, um ein Magnetfeld zu erzeugen.
4.1.1 Vorteile:
● Eine Permanentmagnetspannplatte ist von allen Arten von Magnetspannplatten die kostengünstigste Option.
● Sie sind einfach zu installieren und die meisten Modelle können innerhalb weniger Minuten auf einer Maschine installiert werden.
● Sie benötigen keine externen Stromquellen und sind daher kostengünstiger im Betrieb.
● Sie können ein Permanentmagnetspannfutter schnell von einer Maschine auf eine andere übertragen.
4.1.2 Nachteile:
● Sie sind klein und nicht für große und schwere Werkstücke geeignet.
● Dauerspannfutter können nicht automatisch mit einer CNC-Maschine verwendet werden.
● Sie verfügen über kein eingebautes Kühlsystem und können daher nicht bei hohen Temperaturen verwendet werden.
4.2 Elektromagnetische Spannfutter:
Elektromagnetische Spannfutter haben keine Permanentmagnete wie Permanentmagnetspannplatten. Ein elektromagnetisches Spannfutter benötigt einen elektrischen Strom, um seinen ferromagnetischen Kern zu magnetisieren, der als starker Magnet wirkt. Solange der Strom durch ein elektromagnetisches Spannfutter fließt, hält es das Werkstück fest. Wenn kein Strom mehr durch den Kern fließt, ist das Spannfutter nicht mehr magnetisch.
Im Gegensatz zu einem Hebel, der die Ausrichtung zweier Magnetsätze ändert, verfügt ein elektromagnetisches Spannfutter über eine Steuereinheit, die den Stromfluss zulässt oder stoppt. Mit einem fortschrittlicheren elektromagnetischen Spannfutter können Sie sogar die Haltekraft über die Steuereinheit einstellen. Durch Drehen eines Rädchens können Sie steuern, wie viel Strom durch die Spule fließt, und somit die Stärke des Magnetfelds anpassen.
Obwohl diese elektromagnetischen Spannfutter einen konstanten Stromfluss benötigen, ist ihre Haltekraft höher als die einer permanentmagnetischen Spannfutter. Ganz zu schweigen davon, dass die Möglichkeit, die Haltekraft anzupassen, diese Spannfuttertypen zu einer vielseitigeren Option macht.
4.2.1 Vorteile:
● Starke Haltekraft und kann zum Halten schwererer Werkstücke verwendet werden.
● Verfügt über ein integriertes Kühlsystem für Hochtemperaturbetriebe.
● Dank einer speziellen Steuereinheit kann es durch Anschluss an die CNC-Maschine automatisiert werden.
● Die Magnetkraft kann durch Steuerung des Stromflusses angepasst werden.
4.2.2 Nachteile:
● Bei einem Stromausfall können Werkstücke herunterfallen, daher ist eine zuverlässige Notstromquelle erforderlich.
● Erzeugt aufgrund des ständigen Stromflusses durch seinen Kern viel Wärme.
● Verbrauchen Sie während des Betriebs viel Strom.

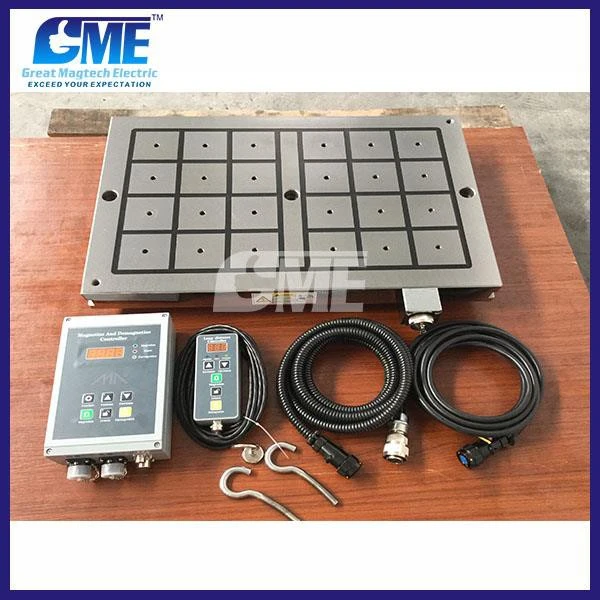

4.3 Elektro-Permanentspannfutter:
EinElektro-Permanentspannfutterist eine Kreuzung zwischen den beiden oben genannten Arten von Magnetspannplatten. Es verfügt sowohl über einen Permanentmagneten als auch über einen Elektromagneten. Auch wenn der Elektromagnet nicht mit Strom versorgt wird, halten die Elektro-Permanentspannfutter die Werkstücke mit einem Permanentmagneten an Ort und Stelle. Wenn jedoch der Elektromagnet aktiviert wird, indem Strom durch ihn geleitet wird, erhöht sich die Festigkeit des Spannfutters erheblich.
Tatsächlich sind Elektro-Permanent-Spannplatten die stärkste Art von Magnetspannplatten, die Sie kaufen können. Darüber hinaus können sie direkt vom Computersystem in CNC-Maschinen bedient werden. Im Gegensatz zu elektromagnetischen Spannfuttern benötigen elektropermanente Spannfutter keine konstante Stromversorgung, um zu funktionieren. Der Strom wird nur zum Aktivieren und Deaktivieren des Spannfutters benötigt. Daher besteht bei diesen Spannfuttern keine Gefahr, dass das Werkstück herunterfällt.
Größere und schwerere Werkstücke können Sie mit Elektro-Permanentspannfuttern mit hoher Genauigkeit spannen. Allerdings sind die Kosten für diese Magnetspannplatten hoch, sodass sie nur für große Bearbeitungsbetriebe erschwinglich sind.
4.3.1 Vorteile:
● Konstante und starke Haltekraft, ideal für mittlere bis große Werkstücke.
● Kann automatisiert und an die CNC-Maschinen angeschlossen werden.
● Verbraucht im Vergleich zu einem elektromagnetischen Spannfutter weniger Strom.
● Fällt dank Permanentmagneten auch bei Stromausfall nicht aus.
● Dank der geringen Wärmeabgabe können Sie das Spannfutter über einen längeren Zeitraum verwenden
4.3.2 Nachteile:
● Elektro-Permanentspannfutter sind unter allen Magnetspannfuttertypen die teuerste Kaufoption.
● Bei Lücken zwischen Oberplatte und Werkstücken verringert sich die Haltekraft.
● Die Reparatur eines Elektro-Permanentspannfutters kann komplex sein.

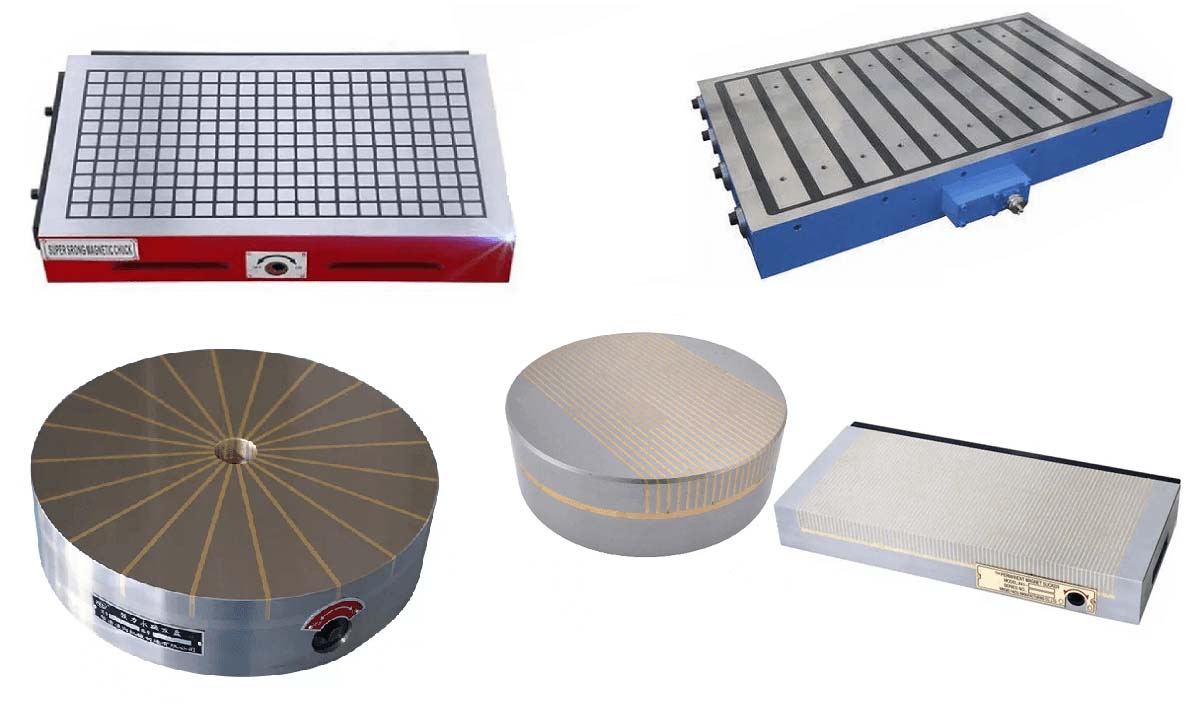

5. Arten von Magnetspannfuttern basierend auf der Form
Das Tolle an Magnetspannfuttern ist, dass jede der drei Spannfutterarten in unterschiedliche Formen gebracht werden kann. Es gibt keine einheitliche Form, die für jeden einzelnen Bearbeitungsvorgang verwendet werden kann. Deshalb ist es wichtig, die verschiedenen Formen von Magnetspannplatten und ihre Anwendungen zu verstehen.
Hier sind ohne weiteres die verschiedenen Formen elektromagnetischer Spannfutter, die Sie kaufen können:
5.1 Runde Magnetspannfutter:Runde Magnetspannplatten sind speziell für die Aufnahme kleinerer Werkstücke konzipiert, die gedreht werden müssen. Rotationsschleifmaschinen müssen beispielsweise ein Werkstück schnell drehen, um das richtige Finish zu erzielen. Ebenso benötigen Drehmaschinen ein rundes Magnetspannfutter, um Werkstücke gegen ein Werkzeug zu drehen.
Wenn Sie also nach einem Magnetspannfutter suchen, das Drehbewegungen bewältigen kann, dann sind runde Magnetspannfutter genau das Richtige. Runde Magnetspannplatten gibt es in permanenter, elektromagnetischer und elektropermanenter Ausführung.
5.2 Rechteckige Magnetspannplatten:Die zweithäufigste Form von Magnetspannplatten, die Sie kaufen können, sind rechteckige Magnetspannplatten. Diese Spannfutter sind hauptsächlich für den Einsatz mit Bohr-, Schleif-, Fräs- und anderen Bearbeitungsmaschinen konzipiert.
Ein rechteckiges Magnetspannfutter dient dazu, ein oder mehrere Werkstücke zu halten, während ein Werkzeug daran arbeitet.
Ähnlich wie bei runden Magnetspannplatten gibt es auch rechteckige Magnetspannplatten mit allen drei Betätigungsarten. Darüber hinaus gibt es rechteckige Magnetspannplatten auch in einer quadratischen Variante.
Rechteckige Magnetspannplatten können klein und groß sein und verfügen über eine hohe Haltekraft, was sie ideal für die Schwerzerspanung macht.
6. Was sind die verschiedenen Arten der Polanordnung in Magnetspannfuttern?
Magnetspannplatten gibt es mit unterschiedlichen Polanordnungen. Hier sind die gängigsten Polanordnungen in Magnetspannplatten, die Ihnen begegnen können:
6.1 Konzentrische Pole:Wie der Name schon sagt, sind bei konzentrischen Polspannfuttern die Pole in einem konzentrischen Muster angeordnet.
Die konzentrischen Pole befinden sich in runden Spannfuttern.
6.2 Radialpole:Radiale Pole sind in geraden Linien angeordnet, beginnend in der Mitte des Rundfutters und endend am Rand. In einer Magnetspannplatte sind mehrere Polreihen im gleichen Abstand voneinander angeordnet.
Der magnetische Fluss solcher Magnetspannplatten ist in der Mitte am stärksten. Daher sind Radialpole ideal für runde Magnetspannfutter, die für den Einsatz in Schaummaschinen konzipiert sind.
6.3 Quadratische Stangen: Das quadratische Poldesign findet sich üblicherweise bei rechteckigen oder quadratischen Spannfuttern und ist schachbrettartig angeordnet. Diese Arten von Spannfuttern haben abwechselnd Nord- und Südpole, wobei gegenüberliegende Pole einander zugewandt sind.
7. Top-Magnetspannfutter aus jeder Kategorie
Nachdem Sie nun die unterschiedlichen Arten von Magnetspannplatten je nach Form und Betätigungsmechanismus kennen, suchen Sie möglicherweise nach Kaufoptionen. Um Ihnen die Auswahl zu erleichtern, haben wir eine Liste der besten Magnetspannplatten aus jeder Kategorie zusammengestellt:
7.1 Magnetfutter für Flachschleifer
DasMagnetfutter für Flachschleifervon GME Magnet ist eine der besten elektropermanenten Magnetspannplatten, die Sie kaufen können. Dieses für den Einsatz in Schleifmaschinen konzipierte Spannfutter ist wasserdicht und äußerst langlebig und eignet sich daher ideal für industrielle Anwendungen.
Material:Kohlenstoffstahl
Typ:Elektropermanent
FeaTuren:
● Minimaler Strombedarf
● Einfache Bedienung
● Große Oberfläche
7.2 Saugelektromagnet mit großem Durchmesser
Dieses großeDurchmesser Saugelektromagnet ist ideal für Drehanwendungen. Dank seiner kompakten Bauweise können Sie ihn in Drehmaschinen und anderen Drehmaschinen einsetzen.
Bietet hohe Genauigkeit und zuverlässige Haltekraft. Der elektromagnetische Betrieb ist einfach und erleichtert die Bedienung des Spannfutters.
Material:Kohlenstoffstahl
Typ:Elektromagnetisch
Merkmale:
● Kommt mit einem einstellbaren Haltekraftmechanismus
● Wasserdichtes Design
● Solide Konstruktion
7.3 Permanent-Magnetspannfutter für Fräsmaschinenfutter
Wenn Sie auf der Suche nach einem zuverlässigen sindPermanentmagnetspannfutterDann ist dieses Produkt genau das Richtige für Sie. Obwohl es für Fräsanwendungen konzipiert ist, eignet es sich auch gut zum Bohren und Schleifen. Der Hauptvorteil dieses Spannfutters besteht darin, dass Sie es horizontal und vertikal verstellen können, was es zu einer vielseitigen Option macht.
Material:Kohlenstoffstahl
Typen:Permanentmagnetisches Spannfutter
Merkmale:
● Kein Strom erforderlich
● Kann sowohl zum Halten dünner als auch dicker Werkstücke verwendet werden
● Bei Bedarf kann die Haltekraft auf einen niedrigen Wert eingestellt werden
Was sind einige häufige Anwendungen von Magnetspannfuttern?
Wie bereits erläutert, bieten Magnetspannplatten die Vielseitigkeit für den Einsatz in einer Vielzahl von Fertigungsszenarien. Ob Sie einen Haltemechanismus für Flachschleifmaschinen, CNC-Fräsmaschinen, Drehmaschinen oder Bohrwerkzeuge benötigen, ein Magnetspannfutter ist für die meisten Bearbeitungsanwendungen geeignet.
Zu den gängigen Werkstücken, die mit Magnetspannfuttern bearbeitet werden können, gehören Schienenräder, Matrizen, dünne Bleche und Scheiben, die sich auf normalen Spannfuttern nur schwer befestigen lassen.
Kurz gesagt, jede Anwendung, die hohe Präzision und einen zuverlässigen Halt erfordert, kann Magnetspannplatten einsetzen.
8. Fazit
Dank der Fortschritte in der Magnettechnologie sind wir bei GME Magnet in der Lage, stärkere Magnetprodukte herzustellen. Magnetspannplatten gehören zu unseren meistverkauften Magnetprodukten. Bei den verschiedenen Arten von Magnetspannfuttern kann es schwierig sein, ein Spannfutter auszuwählen, das Ihren Anforderungen entspricht.
In diesem Artikel werden alle wichtigen Arten von Magnetspannplatten anhand verschiedener Kategorien behandelt. Mittlerweile sollten Sie wissen, welcher Magnetspannplattentyp für Ihre Einsatzzwecke am besten geeignet ist. Wenn Sie weitere Fragen haben, können Sie sich jederzeit an uns wenden, um Hilfe zu erhalten.
