Beschreibung

Technische Parameter

Merkmal des Vakuumspannfutters

1. Keine Vakuumpumpe erforderlich: Dieses Produkt verwendet einen Vakuumejektor, sodass ein Luftkompressor es betreiben kann. Selbst wenn Schneidöl, Schneidwasser oder Schneidspäne in die Maschine gesaugt werden, kann diese Maschine diese aus dem Gehäuse ableiten.
2. Beliebige bearbeitete Produkte lassen sich sehr gut bearbeiten: Für die Bearbeitung der Oberseite, Seitenbearbeitung, Schleifarbeiten usw. lassen sie sich sehr gut bearbeiten. Mit Metallplatten können die Oberfläche und die Seite von Objekten mit besonderen Formen bearbeitet werden, und auch der Perforationsvorgang kann problemlos durchgeführt werden.
3. Die Größe kann nach Belieben angepasst werden: Die Kombinationsmaschine kann entsprechend der Größe des verarbeiteten Objekts geändert werden. Die Einstellung des Maschinenkörpers kann entsprechend der Größe des bearbeiteten Objekts eingestellt werden.
4. Einstellung der Keilnut und des Betriebsanschlags: Am unteren Ende der Gruppe ist eine Keilnut angebracht, damit beim Arbeiten nebeneinander eine genaue Parallelität und Vertikalität erreicht werden kann.
5. An der Seite des Gehäuses sind zwei Betriebsstopper angebracht, um seitlichen Druck zu verhindern

Arbeitsablauf des Vakuumspannfutters:

1. Adsorptionsprozess: Verbinden Sie den Vakuumsaugnapf über das Rohr mit der Vakuumausrüstung, starten Sie die Vakuumausrüstung zum Saugen und erzeugen Sie einen Unterdruck im Saugnapf. Aufgrund des Druckunterschieds zwischen innen und außen drückt der äußere Atmosphärendruck das Objekt und den Saugnapf fest zusammen und sorgt so für eine stabile Adsorption.
2. Druckhalteprozess: Nach der Adsorption des Objekts wird der Unterdruck im Saugnapf durch das Steuersystem aufrechterhalten, um sicherzustellen, dass das Objekt stabil adsorbiert wird. Zu diesem Zeitpunkt wird der Druck im Saugnapf in einem stabilen Unterdruckzustand gehalten, bis das Objekt freigegeben werden muss.
3. Freigabevorgang: Wenn das Objekt freigegeben werden muss, wird der Saugnapf über das Steuersystem aufgeblasen, so dass der Druck im Inneren allmählich auf Atmosphärendruck zurückkehrt, wodurch die Adsorption freigegeben wird und das Objekt freigegeben wird.

Spezifikation des Vakuumspannfutters:


Modell	L	W	H	Luftverbrauch (I/min)	Maximale Aufnahme (I/min)	Gewicht (kg)
GME-VC-1515	150	150	75	23	12	9.2
GME-VC-1530	150	300	75	23	12	13.7
GME-VC-2020	200	200	75	46	24	12.1
GME-VC-2040	200	400	75	46	24	22.2
GME-VC-2525	250	250	75	78	40	26.4
GME-VC-2550	250	500	75	78	40	30.6
GME-VC-3030	300	300	75	23	12	23.4
GME-VC-3040	300	400	75	46	24	37
GME-VC-3060	300	600	75	46	24	48.8
GME-VC-3075	300	750	75	46	24	50.4
GME-VC-4040	400	400	75	46	24	42.5
GME-VC-4060	400	600	75	92	48	82.7
GME-VC-4080	400	800	75	92	48	72.9
GME-VC-40100	400	1000	75	92	48	103.1
GME-VC-5050	500	500	75	78	10	59.2
GME-VC-5075	500	750	75	15	80	87.8

Anwendung vonVakuumfutter

1. Leichtmetall, Schwermetall, Eisenplatte usw. Kunststoffprodukte, Keramik, Glas, Molybdän, Magnesiumlegierung, Edelstahl, Holz, Stein und andere nicht magnetische und nicht belüftete Gegenstände zur Verarbeitung flacher Oberflächen. Kleine Form, flache Oberfläche. Die Außenfläche des Objekts muss vollständig bearbeitet werden, es gibt jedoch keine effektive Möglichkeit, das Objekt festzuklemmen.
2. Das Objekt hinterlässt Narben, Schiefheit, Biegung usw., wenn es mit herkömmlichen Spannmethoden bearbeitet wird. Es ist ultradünn und kann weder an der Oberfläche noch an der Seite festgeklemmt werden. Die Oberfläche ist flach, aber das Objekt hat eine besondere Form. Parallelität: ±0.01.

Vacuum Chuck

Wie benutzt man?

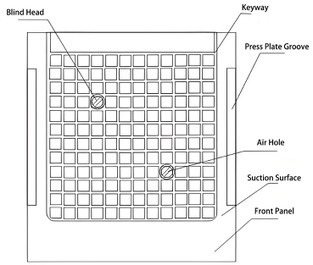

Reinigen Sie die Unterseite des Saugnapfkörpers, legen Sie ihn auf die Werkbank der Werkzeugmaschine, drücken Sie mit der Druckplatte auf die beiden seitlichen Druckplattennuten, verbinden Sie ein Ende des Saugnapf-Selbstverteilungsrohrs (8 mm) mit der Saugnapfbuchse und das andere Ende an die Luftquelle in der Werkstatt oder am Gerät anschließen. Anschließend den Dichtungsstreifen in die Keilnut des Saugnapftisches einbetten (kleiner als die untere Ebene des zu bearbeitenden Werkstücks), um die Form des Produkts zu formen (nach maximaler Größe arbeiten, Produktgröße nicht überschreiten). Legen Sie dann das zu bearbeitende Werkstück auf den Saugnapftisch, decken Sie den Dichtungsstreifen ab und drücken Sie leicht auf das Werkstückprodukt, um den Luftquellenschalter einzuschalten.

Adsorption Force At Air Pressure Of 0.5MPa

Adsorptionskraft bei Luftdruck von 0,5 MPa

Die Saugkraft entnehmen Sie bitte der Grafik links. Bitte beachten Sie jedoch, dass sich die Saugkraft abhängig von der Oberflächenrauheit des Saugers und dem Gummiverbindungsverfahren ändert.
Die Saugkraft der optionalen Spezifikationen kann durch Vakuumdruck (KPa) x Saugfläche (mm²) bestätigt werden.

So warten Sie das Vakuumspannfutter

‌1. Überprüfen Sie regelmäßig die Dichtleistung des Vakuumspannfutters, um sicherzustellen, dass es einen wirksamen geschlossenen Raum bilden kann.
2. Ersetzen Sie verschlissene Dichtungen regelmäßig, um die Saugwirkung des Saugnapfes aufrechtzuerhalten.
‌3. Vermeiden Sie den Einsatz in Umgebungen mit hohen Temperaturen oder Korrosion, um die Lebensdauer und Leistung des Vakuumspannfutters nicht zu beeinträchtigen
